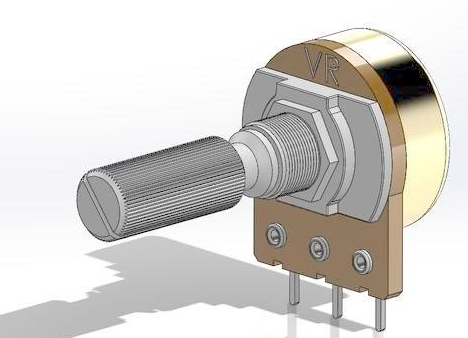

1、帶有傳統引腳(例如帶有三引腳的電位器)的電位器(或微調電阻器等)，兩端的電阻是回固定的，中間答引腳的電阻是可變的；

　　2、相當于將電位器從中間引腳分成兩個串聯的電阻，串聯的總電阻值是固定的；

　　3、因此，如果用作可變分壓器，則一端接輸入電壓，中間端接輸出電壓，其余端接地；

　　4、如果作為可變電阻使用，一端連接輸入電壓，中間一端連接輸出，其余一端可以掛起或連接中間端。

　　電位器的電阻體有兩個固定端，通過手動調節轉軸或滑柄，改變動觸點在電阻體上的位置，則改變了動觸點與任一個固定端之間的電阻值，從而改變了電壓與電流的大小。當電阻體的兩個固定觸點之間外加一個電壓時，通過轉動或滑動系統改變觸點在電阻體上的位置，在動觸點與固定觸點之間便可得到一個與動觸點位置成一定關系的電壓。

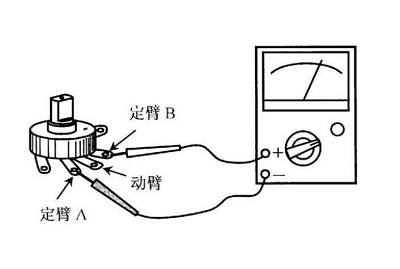

　　一般1號接電源/a正極，2號接信號輸出，3號接電源負極.123標志電位器上都有,沒有就用萬用表量一下,一般3是總阻,部分電位器上標有電路圖，中心頭，接電位器的中間腿，其他兩端可任意接，如果調整時方向相反，可將兩端的線對調。

　　擴展資料：電位器是具有三個引出端、阻值可按某種變化規律調節的電阻元件。電位器通常由電阻體和可移動的電刷組成。當電刷沿電阻體移動時，在輸出端即獲得與位移量成一定關系的電阻值或電壓。電位器既可作三端元件使用也可作二端元件使用。后者可視作一可變電阻器，由于它在電路中的作用是獲得與輸入電壓（外加電壓）成一定關系得輸出電壓，因此稱之為電位器。
