電信整流器和服務器電源單元（PSU）中的功率因數校正（PFC）電路和逆變器電路都需要檢測高壓側的電流信號到低壓側的控制器，因此隔離電流傳感器用來。隔離電流檢測有多種實現方式，例如電流互感器(CT)、隔離放大器和霍爾效應電流傳感器。其中，霍爾效應電流傳感器是一個理想的選擇，因為它簡單、使用方便、準確、體積小、具有直流檢測能力。

　電流互感器是根據互感器的原理對電流進行采樣的。使用CT可以檢測MOSFET或IGBT的開通電流。CT響應速度快，非常適合峰值電流控制和過流保護控制。然而，基于變壓器耦合原理的CT無法感應直流或極低頻電流，導致無法直接檢測工頻交流電流，或因只檢測導通電流的間接方法而損失測量精度。無關斷電流）。另外，由于CT需要使用鐵氧體磁芯，體積很難做小，而且較大的CT會增加功率開關回路，導致電壓尖峰和噪聲干擾較高。

　霍爾效應電流傳感器是一種更準確、更小的選擇。它可以在直流條件下工作，可以測量包括開啟和關閉在內的總交流電流，具有良好的線性度和精度。同時，霍爾效應電流傳感器的體積可采用SOIC-8封裝，與集成IC尺寸相同，使PCB布局更容易，有助于實現更高的功率密度。

　將霍爾效應電流傳感器應用于電信電源或服務器PSU時，需要評估電流檢測范圍、連續電流容差、響應速度（/帶寬）和電壓隔離級別。在某些情況下，電信電源或服務器電源可能還需要向主機上報當前的工作功率。此時，高精度霍爾電流傳感器（如TI的TMCS1100）可以幫助系統實現≥1%的電流檢測精度。

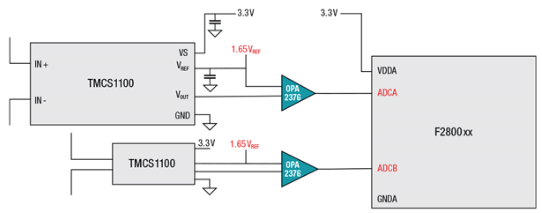

　分別使用3.3 V和5 V電源時的霍爾效應電流傳感器的典型應用電路。與使用3.3 V電源相比，使用5 V電源可以擴大霍爾傳感器的電流檢測范圍。以TMCS1100A1為例，霍爾傳感器的靈敏度為50 mV/A：如果使用3.3V電源，電流檢測范圍為-33 A至+33 A（雙向）；使用5.0V電源時，電流檢測范圍可擴展至-50A~+50A。另外，在設計中需要注意，除了電流檢測范圍外，還需要考慮傳感器的持續電流承受能力。當電流承受能力不足的，可以通過提高傳感器的散熱來優化。

　在使用霍爾效應電流傳感器的電路板布局中，要注意以下因素：

　散熱：增加銅面積盡可能多的初級電流導體，以提高霍爾電流傳感器的散熱能力，從而提高傳感器的最大平均電流容差。另外，可以使用較厚的銅箔PCB，或者在初級走線上放置一些散熱過孔，或者將霍爾電流傳感器和PCB走線放置在風道中，這樣可以提高霍爾電流傳感器的平均電流電阻。視能力而定。

　初級電流磁場：布局時應盡量避免大電流走線靠近霍爾電流傳感器。隔離要求：考慮整個系統的爬電距離和電氣間隙。當霍爾電流傳感器不能滿足要求的PCB爬電距離時，可以在電路板上挖槽，達到系統級隔離要求。在電信整流器和服務器PSU中，CT更適用于峰值電流控制和過流保護，但體積較大且精度較低?；魻栃娏鱾鞲衅黧w積小，精度高，使用簡單方便，更適合檢測交流線路電流。
