距離保護阻抗繼電器已經指出阻抗與線路長度成正比，因此測量阻抗的阻抗繼電器可用于識別故障情況并進行操作。因此，阻抗繼電器沒有方向特性，并且無論電流方向如何都將運行。

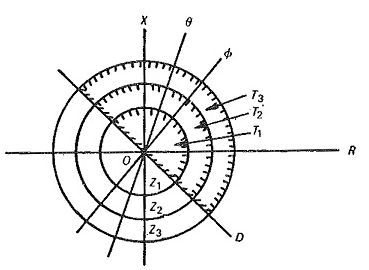

　顯示了帶有方向單元D的3區阻抗繼電器的特性。通常使電磁繼電器的最大轉矩角Φ小于線角θ。在靜態繼電器中，最大靈敏度角小于θ。這樣做是為了減少電阻對繼電器范圍的影響。

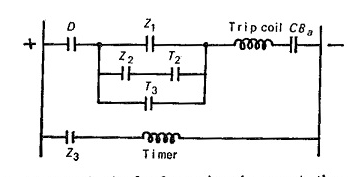

　區域3元件Z 3控制定時器的操作，因此是啟動單元，觸點電路如下圖所示。

　區域1元件在沒有任何有意的時間延遲的情況下運行，但它仍然有一些有限的運行時間T 1，而Z 2和Z 3分別以T 2和T 3的時間延遲運行。
